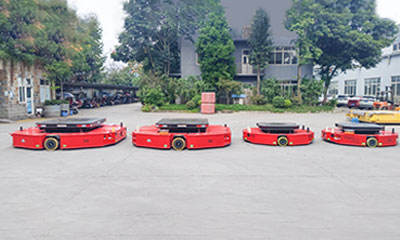

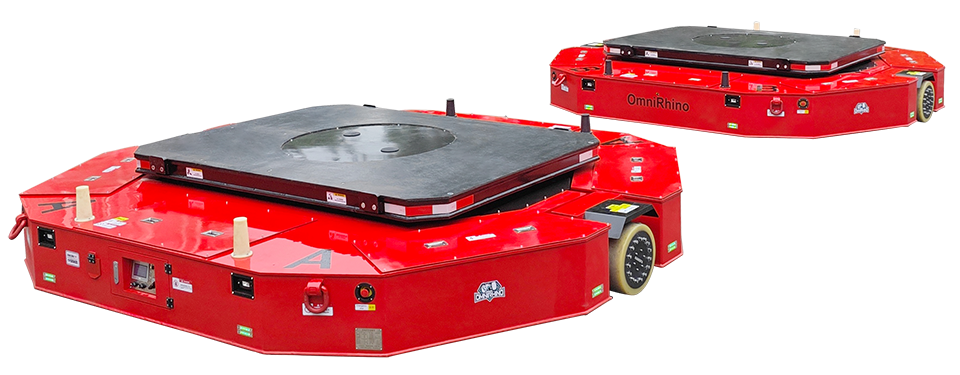

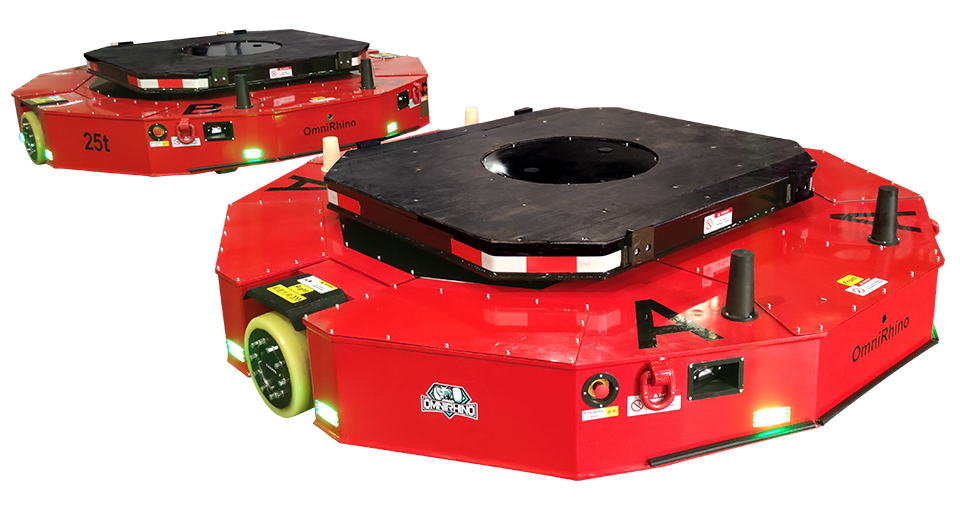

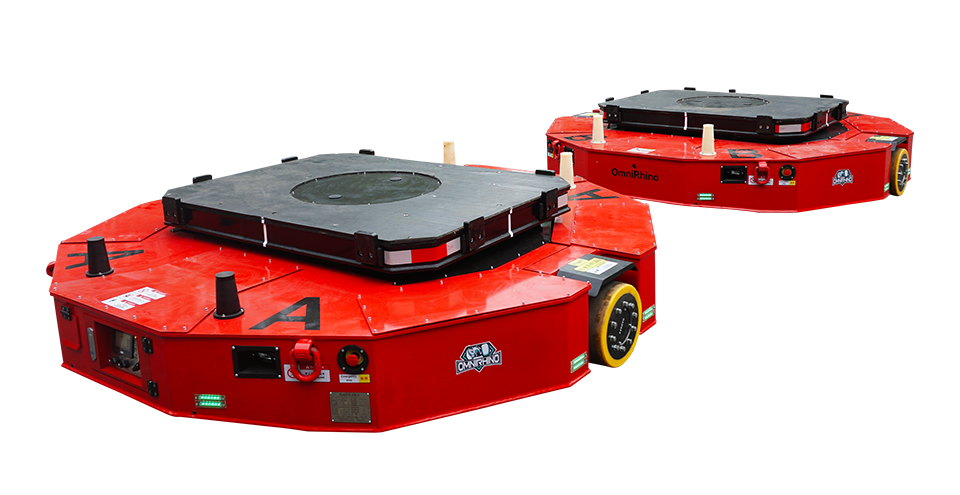

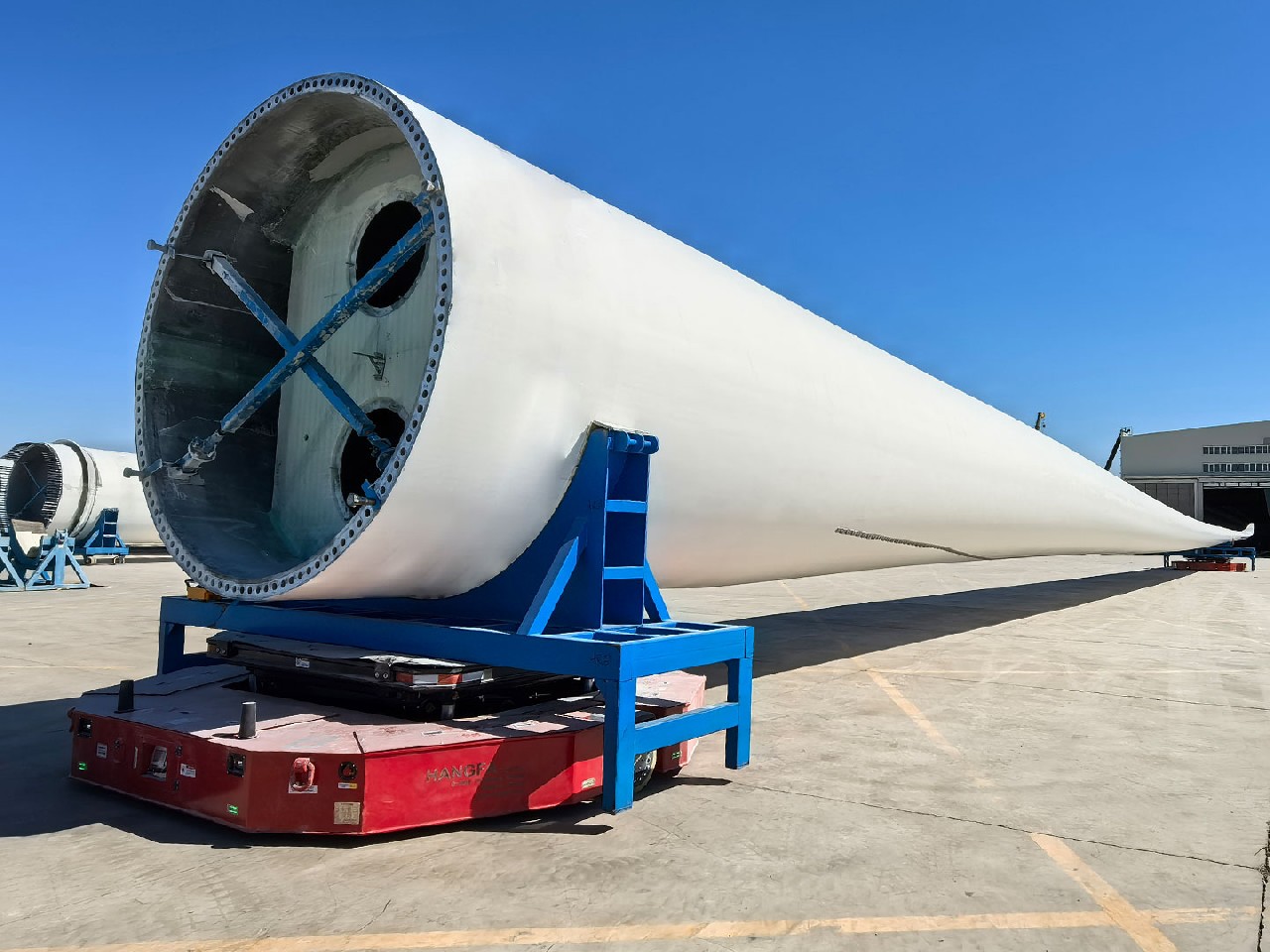

WH系列風電葉片雙車聯動運輸車

目前可提供四種不同承載能力，分別有15t*2，20t*2，30t*2，60t*2，主要用于風電葉片及工架在車間內各工位之間，從車間到室外露天庫房，從露天庫房到發貨位置，從發貨位置到廠房的轉運。

聯動30~120t承載能力
聯動距離可達80m，適應長達130m的葉片
可回轉的載物臺，使葉片被運輸時只受軸向力
最高速度可達1m/s
聯動時的內應力可控
底盤浮動設計，可以適應大面積場地的排水斜度和進出車間的斜坡

型號參數

Parameter 選中表格后，使用鍵盤方向鍵可左右滑動 ← →

產品規格
型號（一套兩臺）	WH30	WH40	WH60C	WH60	WH120
外形回轉直徑mm	2700		3200	4200	4500
外形（高）mm（低位狀態）	560		660		810
頂升行程mm	120		150
載物平臺尺寸mm	1600×1200		1900×1600	2600×1850	2700×2200
載荷能力
額定承載t（單車）	15	20	30		60
額定承載t（聯動雙車）	30	40	60		120
設備自重t（單車）	5	5	6.5	8.5	10
電源
電池類型	免維護鉛酸電池		磷酸鐵鋰電池
電池容量kWh	14.4		25		50
典型續航里程（20℃，滿載、空載各半）	8Km	7Km	8Km		8Km
典型續航時間	兩個班次
充電時間	8h		4h
待機時間	＞72h
充電器供電（其他電壓可選配）	AC220V/AC380V
基本特性
雙車聯動最大中心距	80m
驅動輪直徑mm	330		410		500
冰雪地車輪	可選配
驅動電機類型	無刷伺服電機
懸掛/自頂升類型	獨立液壓升降臺
地面最大受壓	10Mpa
動作特性
最小轉彎半徑	0m
額定行走速度	0~0.85m/s		0~0.6m/s
最高行走速度	0~1m/s
舉升速度	300mm/min		200mm/min
行走可調精度	±3mm
升降可調精度	±5mm
環境條件
適用地面	混凝土、自流平、硬瀝青、鋼板地面等
滿載爬坡能力（T1）	2%（連續坡道。例如大面積場地的排水斜度）
滿載爬坡能力（T2）	6%（短距離坡道。例如進出車間的短距離斜坡）
空載爬坡能力	20%（需考慮地面與車架的干涉或設置過渡弧）
防護等級	IP54（可適應在小雨、小雪天的室外工作）
工作環境	溫度：-30~+50℃；濕度：0~95%，無凝露
儲存環境	溫度：-15~+50℃；濕度：0~95%，無凝露
其他
控制方式	遙控操作
單車運動功能	直行、自轉、轉彎
雙車聯動運動功能	直行、斜行、橫移、自轉、轉彎、甩頭、甩尾及復合運動
測重功能	重量測量、超載報警
故障救援功能	升降臺手動降低、車輪解鎖
其他功能	夜間運行照明、喇叭

案例

Case

風電
40t葉片自動轉運AGV應用于風電葉片的轉運

項目背景：風電葉片傳統燃油叉車轉運方式人工成本高，耗能多，并且會對車間內環境···
更多>
風電

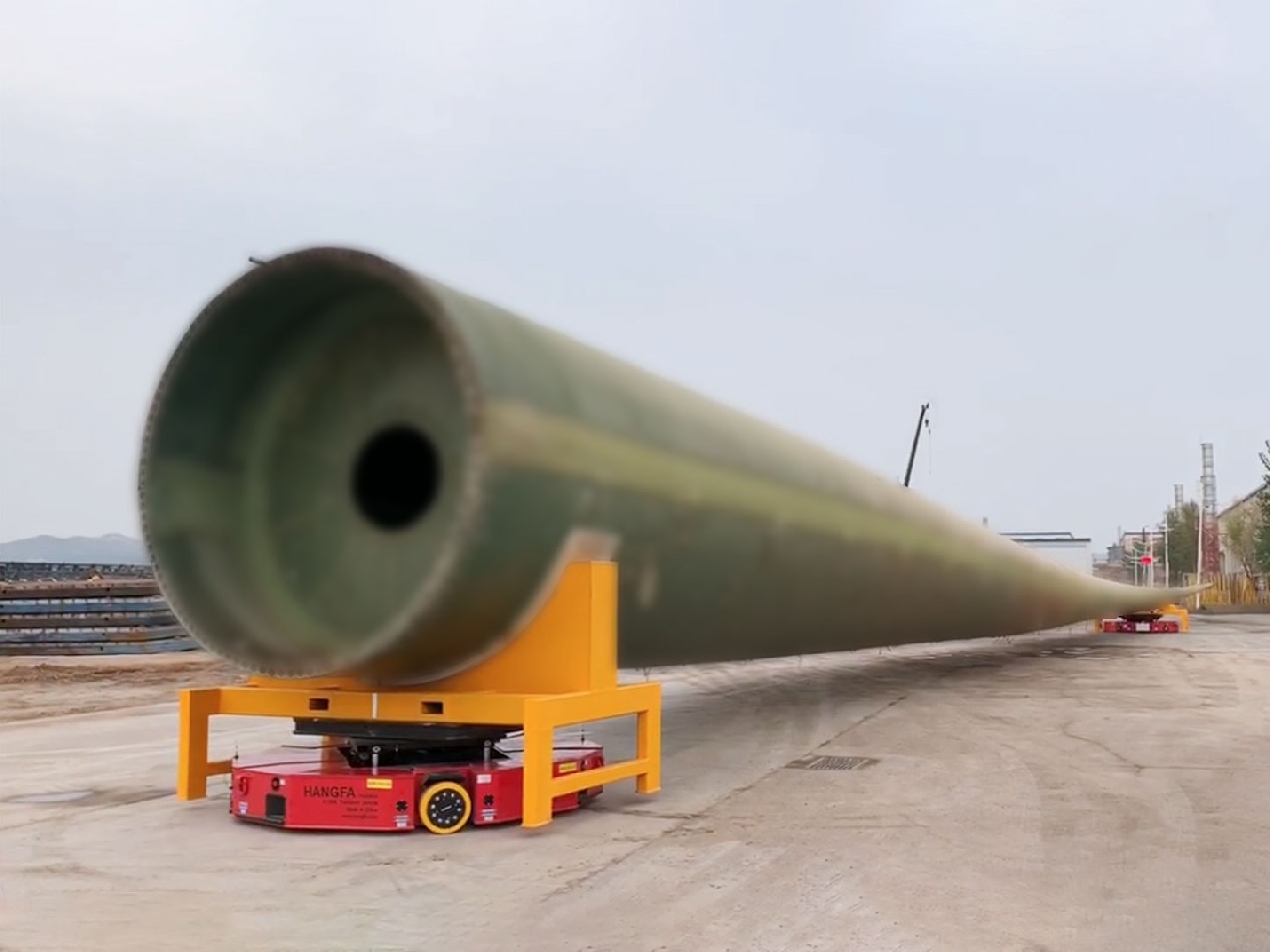

60t雙車聯動風電葉片轉運車應用于應用于風電葉片的轉運
